Опыт работы катализатора РБ-44У марка Ш на Сургутском ЗСК
В середине 2007 года партию шарикового катализатора РБ-44У марки Ш с диаметром 1,8 мм загрузили в установку риформинга «Петрофак» Сургутского ЗСК (ОАО «Газпром»).
При загрузке подтвердились ожидаемые достоинства катализаторов в форме шариков; катализатор не крошился, не пылил, не потребовались специальные устройства для создания плотного и равномерного слоя.После пуска, сушки системы и последующего хлорирования катализатора на установке сразу же был получен риформат с МОЧ 86 пунктов, а после оптимизации режимных параметров – с октановым числом 86,5-87 пунктов по моторному методу и 97-98 пунктов по исследовательскому методу (см. табл.).
Таблица. Показатели работы установки «Петрофак» на катализаторе РБ-44У марки Ш в начальный период эксплуатации.
Наименование показателя Значение показателя Характеристика сырьяПлотность, г/дм3Фракционный состав, оС:- НК- 10%- 50%- 90%- ККГрупповой состав, % мас.:- нафтеновые- ароматические- парафиновые- олефиновые 75110110611514517549,610,639,70,1 Параметры режимаОбъемная скорость, ч-1Давление на входе в третью ступень, МПаМольное отношение водород/сырьеТемпература входа, оССреднеинтегральная температура процесса, оССуммарный перепад температуры по реакторам, оСКонцентрация водорода в ВСГ, % об. 1,42,095,549546317787 Характеристика стабильного риформатаИОЧМОЧГрупповой состав, % мас.:- ароматическиев т.ч. бензол- нафтеновые- парафиновые- олефиновыеВыход риформата, % мас.Выход водорода, % мас. 97-9886,5-8765,83,23,630,40,288,92,7

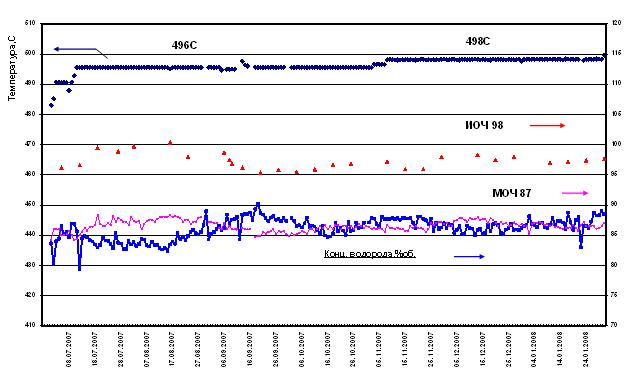

Наряду с повышенной активностью новый катализатор отличается высокими показателями, характеризующими селективность процесса. Так, выход стабильного риформата с ИОЧ 98 составил 88,9 % мас., выход водорода – 2,7 % мас., а концентрация водорода в циркулирующем ВСГ – 86-87 % об.Особое внимание при эксплуатации шарикового катализатора было уделено оценке сопротивления катализаторного слоя. Замеры перепада давления в реакторах образцовым манометром показали, что суммарное сопротивление катализаторного слоя увеличилось, однако рост перепада давления составил лишь 20 % отн. При допустимом максимальном перепаде давления 0,24 МПа фактический суммарный перепад давления в трех реакторах составил 0,12 МПа.На рисунке представлены основные показатели эксплуатации РБ-44У марки Ш в первые 8 месяцев эксплуатации. В это время на установке производили риформат с ИОЧ преимущественно 97-98 пунктов, а в отдельные периоды по производственной необходимости – до 99-100 пунктов.
В дальнейшем некоторые показатели, в первую очередь концентрация водорода и перепады температуры в реакторах, улучшились за счет утяжеления фракционного состава сырья – повышения температуры НК и точки 10% об. выкипания сырья.За указанный период подъем температуры составил 4-5 градусов, что соответствует около 0,5 оС/мес.Таким образом, кроме высокой активности и селективности катализатор РБ-44У в шариковой форме подтверждает ожидаемую высокую стабильность при работе в жестких условиях.
