К настоящему времени накоплен опыт длительной эксплуатации комбинированной загрузки катализаторов РБ-33У/РБ-44У на установке риформинга Л-35-11/1000 ОАО «Ангарская НХК», который подтверждает высокую стабильность работы катализаторов. |
Результаты длительной промышленной эксплуатации свидетельствуют о том, что катализаторы РБ-33У и РБ-44У превосходят импортные аналоги, в первую очередь, по выходу стабильного риформата, который преимущественно составляет от 87 до 89 % мас. Установка Л-35-11/1000 ОАО «Ангарская НХК» после коренной реконструкции в 1999 году была переведена на работу при пониженном давлении. Одновременно на 30 % была снижена производительность установки по сырью, при этом уменьшена загрузка катализатора в первых двух реакторах блока риформинга. В октябре 2004 году в реакторы блока риформинга установки была загружена комбинация новых катализаторов – РБ-33У (Р-2) и РБ-44У (Р-3 и Р-4). Была поставлена цель устойчивого получения риформата с ИОЧ 95-96 пунктов. Следует отметить, что была проведена тщательная подготовка установки к пуску, которая включала ремонт центральных труб, замену внутренней обечайки Р-3, футеровку днищ всех реакторов, а также чистку и сушку системы путем горячей циркуляции азото-кислородной смеси через пустые реакторы. В ходе этой операции из системы было выделено более 200 л воды. Во избежание усадки загрузку катализатора произвели с уплотнением, сушку и восстановление катализатора провели сухим водородсодержащим газом (ВСГ) с концентрацией водорода около 99 % об., а в качестве осушителя использовали адсорбент АР-25. Тщательная подготовка установки и принятая технология пуска позволили достаточно быстро высушить систему после приема сырья, а через несколько суток на установке получили риформат с ИОЧ 95 пунктов. В течение последующих трех лет на установке получали стабильный риформат преимущественно с ИОЧ 95-96 пунктов (см. рис.). При этом загрузка по сырью составляла 100-130 м3/ч, давление в третьей ступени 1,6-1,9 МПа, температура на входе в реакторы - 488 оС сразу после пуска и 499-500 оС через сорок месяцев эксплуатации, концентрация водорода в ВСГ – 88-85 % об. Изменение основных показателей за три с половиной года приведено в таблице. |

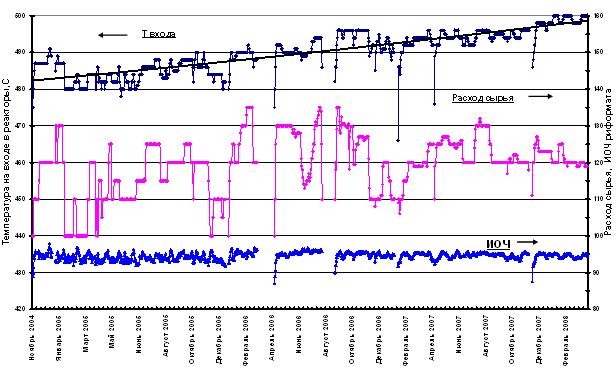

Рис.1. Показатели работы катализаторов риформинга РБ на установке Л-35-11/1000 ОАО "АНХК"
За 3,5 года эксплуатации в указанном режиме температуру на входе в реакторы повысили на 13ºС, что соответствует усредненной скорости подъема входной температуры около 0,3 ºС/месяц. Наряду с низкой скоростью подъема температуры следует отметить сохранение достаточно высокого выхода стабильного риформата и концентрации водорода в ВСГ, которая и через три с половиной года эксплуатации катализатора составляла 80 % об. Наиболее заметные изменения произошли с перепадом температуры в первом по ходу сырья реакторе, который за указанный период снизился с 75 до 60 оС. За время эксплуатации катализаторов РБ-33У/РБ-44У происходили внеплановые остановки установки, а также кратковременное увеличение содержания сероводорода в пусковом ВСГ. Было также проведено несколько плановых технологических остановок, связанных с ремонтом оборудования. Во время этих вынужденных остановок проводили водородную обработку катализаторов при температуре 500-520 ºС в течение 10-40 часов с использованием ВСГ высокого качества. |
Таблица – Показатели работы Л-35-11/1000 в начале реакционного цикла и через 3,5 года
Наименование показателей
|
Декабрь 2004
|
Февраль2007
|
Температура входа в реакторы, оС
|
487
|
500
|
Среднеинтегральная температура, оС
|
472
|
483
|
Объемная скорость, ч-1
|
1,2
|
1,2
|
Давление на выходе из Р-4, МПа
|
1,9
|
1,8
|
Кратность циркуляции, нм3/м3
|
1150
|
900
|
Суммарный перепад температуры в реакторах, оС
|
133
|
116
|
Концентрация водорода в ВСГ, % об.
|
84,5
|
80,0
|
Октановое число риформата:
исследовательский метод
моторный метод
|
94,6
85,0
|
95,1
85,1
|
Выход стабильного риформата , % мас.
|
88,5
|
87,6
|
Таким образом, высокая стабильность катализаторов РБ наряду со специальной подготовкой установки к загрузке катализаторов и применением водородных обработок в периоды остановок позволили достичь продолжительности межрегенерационного цикла 3,5 года; при этом предельные параметры эксплуатации катализаторов еще не достигнуты и работа установки продолжается. |
